液压式废钢铁龙门剪切机液压油缸型号大全

来源:河南源通重工机械有限公司    时间:2021-08-17    阅读量:2

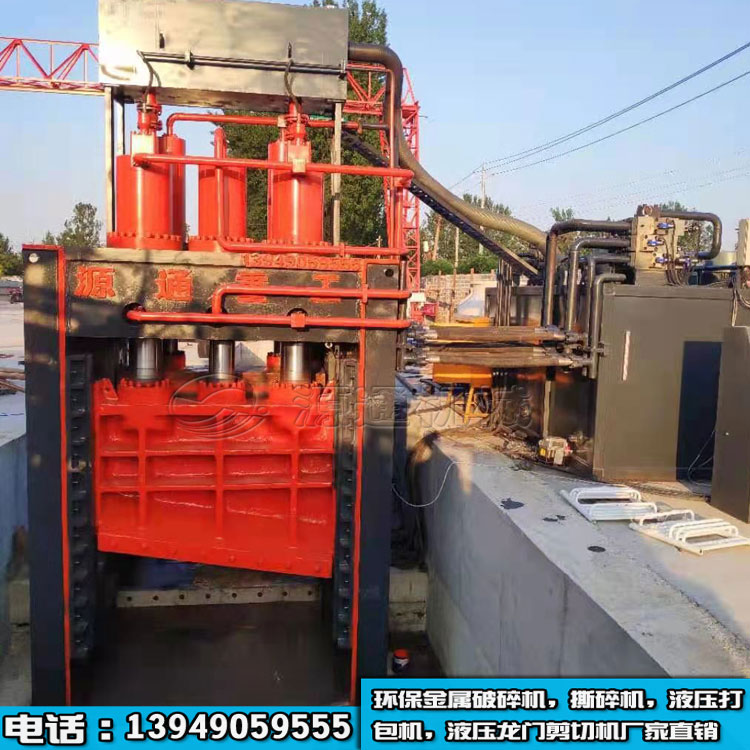

液压式废钢铁龙门剪切机液压油缸型号大全

给定设备或设备的液压系统控制回路所提供的油压P、流量Q和液压缸的工作条件,液压缸对负载输出力(推、拉、推、拉)的作用方式及相应的力(推力)F1、拉力F2、推力F1,拉力F2)是:必要的(应考虑负载可能的附加阻力)。根据载荷输出力的三种不同作用方式,缸径/杆径的主要选择方法如下:

(1) 输出力的工作方式为推力F1的工作状态:

根据系统初始压力要求(D)注:液压缸初始压力满足系统压力损失。进行筒体直径D的理论计算,参与标准筒体直径系列的舍入,初步确定筒体直径D;

活塞杆直径D的初步确定:当输出力为推力F1时,选择原则要求活塞杆直径在1.46~2之间(速比:活塞杆有效容积之比)。从液压缸到活塞杆腔的有效面积),以及液压缸回油压力、活塞杆压缩稳定性、液压缸系列对应的速比标准等具体因素,应选择杆径D。

(2) 输出力的作用方式为张力F2

假设油缸直径D,条件(注意沿系统的压力损失)给出的系统油压P满足张力F2的要求,然后从理论上计算出杆径D,选择标准杆径系列后,首先确定杆径D,经过相关强度校核后,确定杆径D初步确定杆直径D。

(3) 力的输出模式为力F1

根据上述两种方法(1)和(2),对缸径D和杆径D进行比较计算,并按液压缸直径和杆径标准系列进行选择。

液压式废钢铁龙门剪切机液压油缸型号大全

条件二

设备或设备所需的液压缸的动作方式(推、拉、推、拉)和相应的力(推力F1、拉力F2、推力F1、拉力F2)已知(应考虑负载可能产生的附加阻力)。但是,设备控制回路或设备液压系统提供的液压缸油压P、流量Q等参数未知

(1) 液压系统的额定压力P根据行业规范或设备或装置的特性确定;特殊设备或装置的液压系统额定压力取决于具体的工作条件,通常建议在中低压或中高压之间选择。

(2) 根据设备或装置的工作特点,确定液压缸的工作速度要求。

(3) 根据“条件1”中筒径/杆径的主要选择方法进行选择。

注:根据推(拉)力、压力等级等已知条件,可从下表中提前检查气缸直径D和杆直径D。
