液压龙门剪切机金属剪切机的总体结构与原理

来源:河南源通重工机械有限公司    时间:2021-07-13    阅读量:3

液压龙门剪切机金属剪切机的总体结构与原理

液压龙门金属剪切机主要由机械系统、电气系统、液压系统等组成,由液压管路和电气线路将其连接组成整机并完成各动作功能。

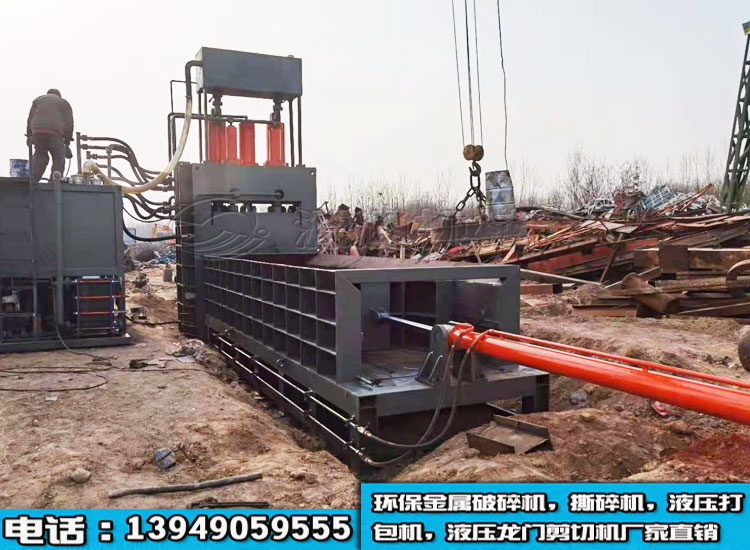

液压龙门剪切机金属剪切机的总体结构与原理

1 主机  由机座、刀架、液压油缸及相关辅件组成

(1)机座  由底座、左右机架、下刀座、剪切缸支座等焊合而成。底座、左机架、右机架均为焊接件并经过时效处理,其中左、右机架采用内外双墙板结构,外形美观、牢固、耐用。机座前端焊有下刀座,用以固定下剪切刀(定刀)。左、右机架焊有轴套,用以安装刀架轴和刀架。左机架上焊有压料油缸支架,用来安装压料油缸及压料板等。剪切缸支座焊于机架部,用以安装剪切缸。

(2)刀架  是重要的活动部件,其前部装有上剪切刀(动力),中部轴孔装有刀架轴衬套,以便磨损后更换,并通过刀架与机体联接,尾部装有导向板,尾上部用销轴与油缸衔接,油缸工作,带动刀架绕刀架轴上下摆动完成剪切动作。

(3)液压油缸 是液压系统的执行部件

A  剪切油缸:缸体由两个半销轴安装在机架的剪切支座上,活塞杆的头部采用销轴与刀架联接,压力油进入油缸作用在活塞上,活塞杆在缸体内作往复直线运动,带动刀架轴完成剪切及回程动作。

B  压料油缸:油缸尾部利用销轴安装在左机架上,端部与压料板联接,压力油进入油缸作用在活塞上,活塞杆在缸体内作直线往复运动带动压料板绕压料板销轴上下摆动完成压料和松开动作。以上两缸均为单活塞杆双作用油缸,缸体内有活塞杆装有密封圈,使缸体形成前后两个油腔,当高压油作用在前腔或后腔时推动活塞运动以达到油缸驱动运动部件工作的目的,缸口设有导向套,用作活塞杆的支承、导向和密封。

(4)相关辅件  主要有调整套、固定导向板、随动导向板、摩擦圈调整垫板等,主要用来调节剪切刀片之间间隙。

2电气系统:主要由电动机控制电路、动作控制回路两部分组成

3液压系统:主要由泵站、阀站、油箱、管路等组成


以上内容:液压龙门剪切机金属剪切机的总体结构与原理,由源通重工机械提供,转载请注明出处
