液压龙门剪隆龙门剪切机快速换刀装置

来源:河南源通重工机械有限公司    时间:2021-07-13    阅读量:4

液压龙门剪隆龙门剪切机快速换刀装置

      实用新型解决其技术问题所采用的技术方案是:龙门剪快速换刀装置,包括龙门剪切机机架两侧设有的预留换刀槽口、上剪切刀座和上剪切刀,所述上剪切刀座内设置有“U”字形的空腔,空腔内穿置钢丝绳,钢丝绳的两端固定连接两个螺母,空腔的两端位于上剪切刀座的下底面上,通过螺栓拧紧在上剪切刀座上的上剪切刀的上表面的与空腔的两端口对应的位置分别设有一个比螺母的尺寸大的圆形不贯穿孔,上剪切刀的侧面设两个螺纹孔,螺纹孔直通圆形不贯穿孔,所述上剪切刀座的侧面还设有至少两个收绳孔,所述收绳孔为不贯穿孔,所述收绳孔位于上剪切刀的上方;所述收绳孔内设置一根一端固定连接一个卡止销的绳索,所述绳索的另一端固定连接一个铁钩,所述收绳孔为阶梯圆柱孔,卡止销的直径略小于收绳孔的阶梯圆柱孔中的较大的圆柱孔,收绳孔的阶梯圆柱孔中的较小的圆柱孔位于收绳孔的端口处,上剪切刀座上的与设有收绳孔的侧面相对的侧面设有铁钩可挂在其上的吊环。

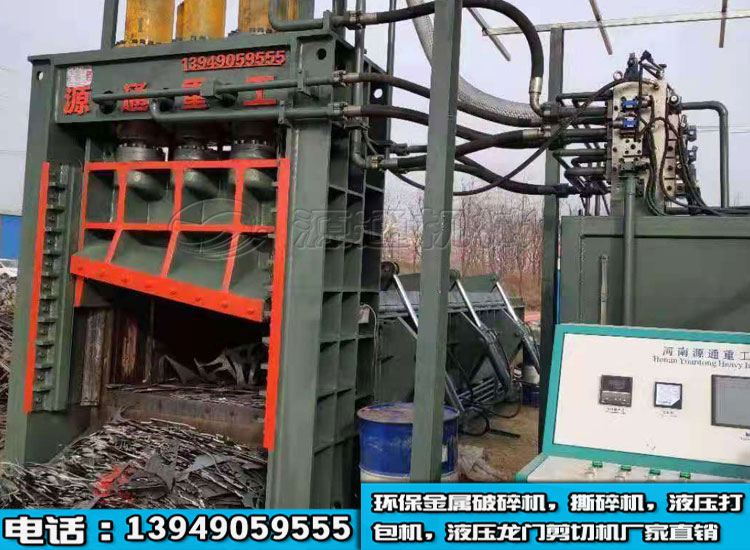

液压龙门剪隆龙门剪切机快速换刀装置



      初期在上剪切刀座上加工出“U”字形的空腔后利用钢丝绳具备刚性将其从空腔的一个端口插入直至钢丝绳的一端从空腔的另一端口冒出,然后分别在钢丝绳的两端焊接螺母,然后在上剪切刀上加工出圆形不通孔后将钢丝绳的两个螺母分别放入上剪切刀的圆形不通孔内,这时再将螺栓从上剪切刀的侧面拧入螺母内,然后正常安装上剪切刀,这样的设置可以在拆刀片时相当迅速,因为不用担心螺栓(这里指固定上剪切刀与上剪切刀座的螺栓,而非拧入螺母的上剪切刀的侧面的那两个螺栓)拧松上剪切刀掉下,因此也不需人工托住,快速将螺栓(这里指固定上剪切刀与上剪切刀座的螺栓,而非拧入螺母的上剪切刀的侧面的那两个螺栓)拧松后这时再捏着铁钩绕过上剪切刀至挂在另一侧面的吊环上,然后再拧松拧入螺母的上剪切刀的侧面的那两个螺栓,然后通过机架两侧设有的预留换刀槽口将上剪切刀从机架外两侧抽出,解决了原先换刀比较困难,空间较小,不利于刀片的拆装的问题。拆装方便,节省时间,提高使用效率。当然,为更好实现两侧螺栓的拧入,可将圆形不通孔设置成底部为匹配螺母的形状,这样螺母只能在调整好角度后才能落入圆形不通孔的底部。
