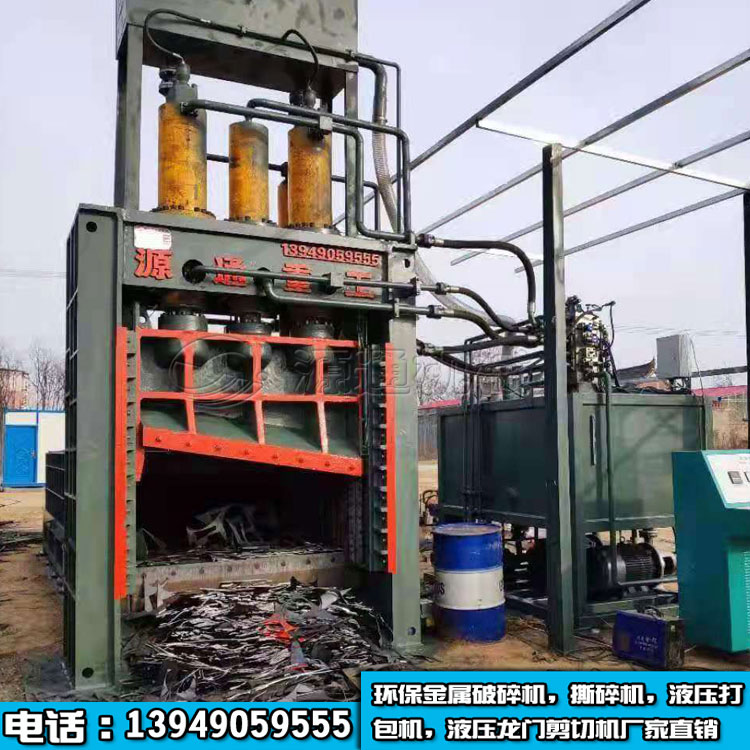

常见的全自动压料鳄鱼龙门剪切机液压缸种类以及特点

常见的全自动压料鳄鱼龙门剪切机液压缸种类以及特点

 1.活塞式液压缸  活塞式液压缸根据其使用要求不同可分为双杆式和单杆式两种。

(1)双杆式活塞缸。活塞两端都有一根直径相等的活塞杆伸出的液压缸称为双杆式活塞缸，它一般由缸体、缸盖、活塞、活塞杆和密封件等零件构成。根据安装方式不同可分为缸筒固定式和活塞杆固定式两种。

(2)单杆式活塞缸。如图所示，活塞只有一端带活塞杆，单杆液压缸也有缸体固定和活塞杆固定两种形式，但它们的工作台移动范围都是活塞有效行程的两倍。

 (3)差动油缸。单杆活塞缸在其左右两腔都接通高压油时称为：“差动连接”，如图所示。差动连接缸左右两腔的油液压力相同，但是由于左腔(无杆腔)的有效面积大于右腔(有杆腔)的有效面积，故活塞向右运动，同时使右腔中排出的油液(流量为q′)也进入左腔，加大了流入左腔的流量(q+q′)，从而也加快了活塞移动的速度。实际上活塞在运动时，由于差动连接时两腔间的管路中有压力损失，所以右腔中油液的压力稍大于左腔油液压力，而这个差值一般都较小，可以忽略不计

2.柱塞缸  如图所示为柱塞缸，它只能实现一个方向的液压传动，反向运动要靠外力。若需要实现双向运动，则需要成对使用。这种液压缸中的柱塞和缸筒不接触，运动时由缸盖上的导向套来导向，因此缸筒的内壁不需精加工，它特别适用于行程较长的场合。

(1)增压液压缸。增压液压缸又称增压器，它利用活塞和柱塞有效面积的不同使液压系统中的局部区域获得高压。它有单作用和双作用两种型式，单作用增压缸的工作原理如图4-9(a)所示，当输入活塞缸的液体压力为p1，活塞直径为D，柱塞直径为d时，柱塞缸中输出的液体压力为高压

(2)伸缩缸。伸缩缸由两个或多个活塞缸套装而成，前一ji活塞缸的活塞杆内孔是后一ji活塞缸的缸筒，伸出时可获得很长的工作行程，缩回时可保持很小的结构尺寸，伸缩缸被广泛用于起重运输车辆上。

(3)齿轮缸。它由两个柱塞缸和一套齿条传动装置组成，如图所示。柱塞的移动经齿轮齿条传动装置变成齿轮的传动，用于实现工作部件的往复摆动或间歇进给运动。
