型号: Q91Y 系列

功率: 74-460kw

刀片长度: 1400-3000mm

料箱尺寸: 料箱的宽度与刀片的宽度接近,其长度为6m或8m。

下载:

  • 获取报价
  • 统一销售热线 13949059555
统一销售热线

13949059555

产品介绍

{zhijianwl_img_title}

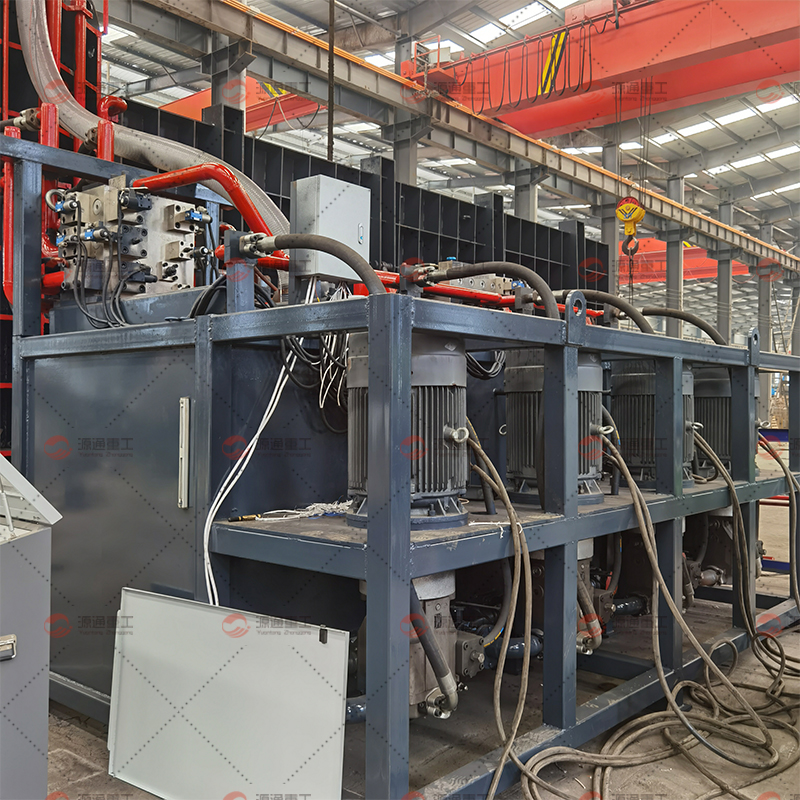

龙门式剪切机的液压系统由液压泵(电动机驱动)、液压缸、液压控制阀、液压管路和油箱、过滤器等辅件组成,其数量可根据龙门式剪切机的型号不同而有所不同。

1.液压油缸

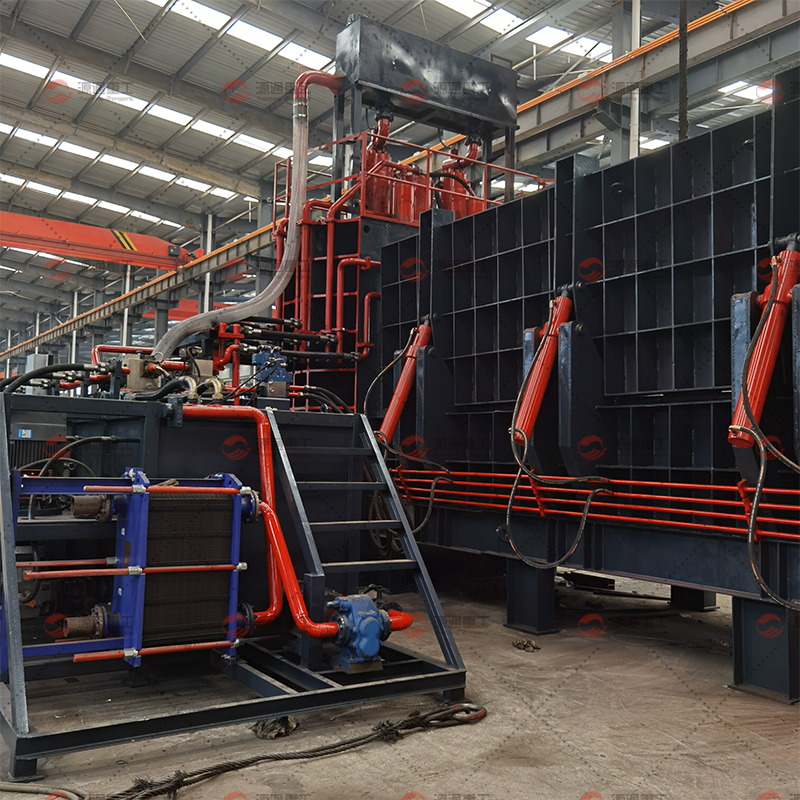

龙门式剪切机的液压油缸是单杆活塞缸,固定方式是缸体固定。由推料油缸、剪切油缸、压料油缸、侧压油缸、合盖油缸等组成,负责将液压能转化成机械能,用来驱动各执行滑块的动作,以完成对废钢的压紧和剪切动作。

2.推料油缸共一个,安装在推料台支座上。活塞杆前部装有推料钢块。通过推料油缸活塞前进后退的工作完成对料箱内废钢的推送过程。

3.压料油缸共一件(套),安装在剪切机门架上,活塞杆头部与压料钢块连接,通过压料油缸活塞的上升和下降完成对料箱内推料装置送过来的待剪切废钢的压紧动作。压料油缸有单缸的,也有双缸的。有的把压料油缸和剪切油缸用钢板包裹在门架里面,既起到防尘作用又很美观。

4.剪切油缸共一个,安装在剪切机门架上。活塞杆头部与剪切刀连接,通过剪切油缸活塞的上升和下降完成对料箱内由推料装置推过来,由压料装置压紧的废钢进行剪切动作。由于机型的不同和所需的剪切力大小不同,巩义市源通机械破碎机厂家生产液压龙门剪切机,废钢 龙门剪切机。油缸及其控制阀块的设计和采用也不尽相同。

5.合盖油缸,短上盖由一个油缸供给动力和控制。长上盖由两个油缸供给动力和控制,油缸活塞杆头部与门盖相连,通过活塞杆的上升和下降完成对料箱上盖的开启和关闭。

以上各缸均为双作用单活塞杆式结构,缸筒内装有活塞及密封圈,使缸体体内形成前后两个油腔即大腔(或称后腔也叫无杆腔)和小腔(或称前腔也叫有杆腔),当高压油作用于前腔或后腔时,推动活塞和活塞杆在缸体内作往复直线运动,从而驱动相应的装置动作。油缸缸口设有导向套,上面装有密封圈,用作活塞杆的支承、导向和密封。

金属液压龙门注意事项

1、开动剪板机机器作空转若干循环,确保在正常情况下,试剪不同厚度板料,由薄至厚。确保用户熟悉剪板机性能。

2、试剪时不同板厚时调对不同刀片间隙。若不调对相应的刀片间隙,则影响刀片耐用度。

3、剪板机在剪切过程中打开压力表开关,观察油路压力值,剪12mm板时压力应小于20MPa。此远程调压阀No9,出厂时压力调定20—22MPa,用户要遵守此规定,不得为剪超规定材料面提高压力,造成机器损坏。

4、操作时声音平衡。剪板机如有杂音,应停车检查。

5、剪板机操作时油箱提高温度60度 超过时关机休息。

液压龙门剪特点

1、废钢龙门剪切机运行成本低,效率高,没有预压盖,操作少,可以连续加料。

2、自我封闭操作由PLC全自动控制,大大提高了废钢龙门剪切机工作效率。

3、通过牵引车辆装载和运输。

4、废钢龙门剪切机体积小,一体式,稳定性高。

5.废钢龙门剪切机可以采用发动机控制。

6、低投资和运行费用。

7、废钢龙门剪切机所有的内表面有一个磨损板盖,因此只有较少的磨损。

8、废料是从上面加入,由预压缸压缩废料后自动滑落并被剪切缸剪切,废钢龙门剪切机这种设计大大提高了设备的效率和安全性。

技术参数

型号 剪切力 (t) 刀片长度 (mm) 剪切频率 (n/min) 功率 (kw) 工作压力 (Mpa) 料箱尺寸 (mm)
Q91Y-315 315 ≤1200 3-5 60 28 5000*1100*550(750)
Q91Y-400 400 ≤1500 3-5 80 28 6000*1300*650(850)
Q91Y-500 500 ≤1600 3-5 80 28 6000*1500*750(950)
Q91Y-630 630 ≤1800 3-5 135 28 8000*1700*800(1100)
Q91Y-800 800 ≤2000 3 180 28 8000*1900*900(1200)
Q91Y-1000 1000 ≤3000 3 270 28 8000*2900*900(1200)
Q91Y-1250 1250 ≤3000 3 315 28 8000*2900*900(1200)
Q91Y-1500 1500 ≤3000 3 450 28 8000*2900*1000(1300)
Q91Y-2000 2000 ≤3000 3 540 28 8000*2900*1100(1400)
获取更多资讯,请联系: 13949059555    hnytzgjx@163.com

FAQ

1、生产这台机器需要多少天?

这是根据您的具体要求专门设计和制造的机器。 从工程师设计到生产完成,大约需要30个工作日。

2、你们工厂在质量控制方面做了什么?

从钢板采购到最终生产调试,我们非常重视质量控制和生产。 每台机器在发货前都将经过完全组装和仔细测试。

3、你们机器的质量保证是什么?

质量保证期为一年,我们选用可靠的品牌零部件,使我们的机器保持理想的工作状态。

4、可以在上门安装调试吗? 它需要多长时间?

是的,我们可以提供上门服务,但您需要支付工程师的机票和酒店餐费,小型设设备通常需要 2 个工作日,大型团队通常需要 7 个工作日。
