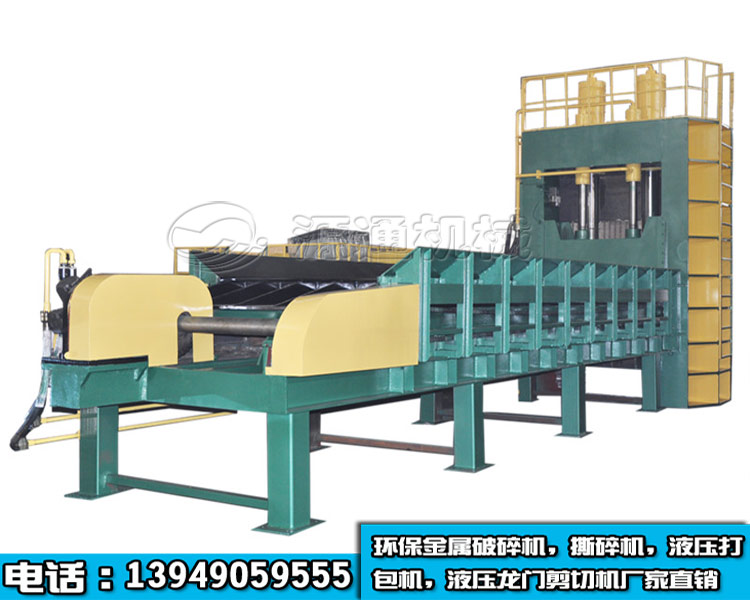

重废压块液压式龙门剪切机液压缸的装配

 装配源通重废压块液压式龙门剪切机液压缸时，首先将各部分的密封件分别装入各相关元件，然后进行由内到外的安装，安装时要注意以下几点：    

 ⑴ 不能损伤密封件装配密封圈时要注意密封圈不可被毛刺或锐角刮损，特别是带有唇边的密封圈和新型同轴密封件尤其要注意。若缸筒内壁上开有排气孔或通油孔，应检查、去除孔边毛刺。缸筒上与油口孔、排气孔相贯通的部位要用质地较软的材料塞平，再装活塞组件，以免密封件通过这些孔口时划伤和挤破。并且检查与密封圈接触或摩擦的相应表面，如有伤痕，则需要进行研磨、修正。当密封圈要经过螺纹部分时，可在螺纹上卷上一层密封带，在带上涂些润滑脂，再进行安装。在液压缸装配过程中，采用洗涤油或煤油等，将各部分洗净，再用压缩空气吹干，然后在缸筒内表面及密封圈上涂一些润滑脂。这样，不仅能使密封圈容易装入，而且在组装时能保护密封圈不受损坏，效果较显著。   

⑵ 切勿搞错密封圈的安装方向，安装时不可产生拧扭挤出现象。   

⑶ 活塞杆与活塞装配以后，需要设法用百分表测量其同轴度和全长上的直线度，使误差值在允许范围之内。 

⑷ 组装之前，将活塞组件在液压缸内移动，应运动灵活，无阻滞和轻重不均匀现象后，方可正式总装。   

⑸ 装配导向套、端盖等零件有阻碍时，不能硬性压合或敲打，需要查明原因，消除故障后再行装配。   

⑹ 拧紧端盖联接螺钉时，要依次对角地施力，且用力要均匀，要使活塞杆在全长运动范围内，可灵活无轻重地运动。拧紧后，用扭力板手再重复拧紧一遍，以达到合适的紧固扭力和扭力数值的一致性，见附表2和附表3。   

⑺ 装配后的液压缸还应在平板上测量内孔轴心线对两端支承安装面的等高度，等高度允许值视不同机械而异，一般不得大于0.05~0.10mm
