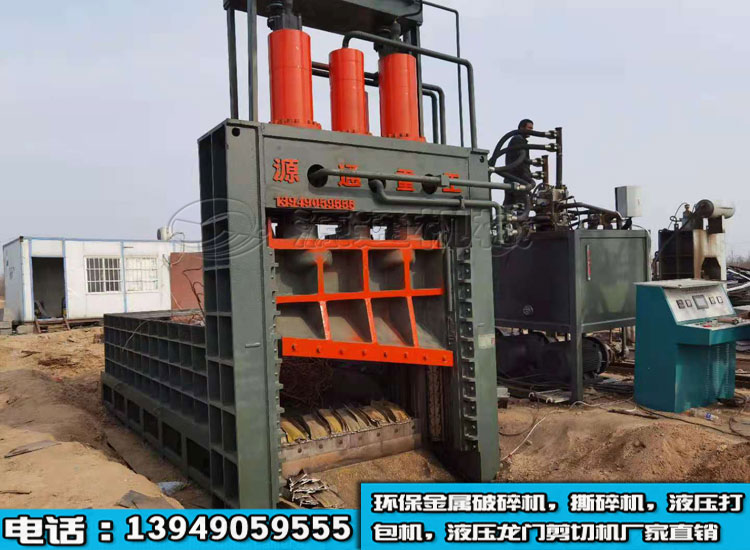

龙门剪液压剪切机龙门式剪铁机便捷装拆刀装置

龙门剪液压剪切机龙门式剪铁机便捷装拆刀装置

1 .龙门剪便捷装拆刀装置，其特征在于，包括龙门剪切机架两侧设有的预留换刀槽口、上剪切刀座和上剪切刀，所述上剪切刀座的两侧面各设有一个矩形槽，矩形槽的靠近上剪切刀座中部的那个端部设有一个和矩形槽相通的矩形槽，矩形槽的宽度大于矩形槽的宽度，矩形槽的宽度略大于钢丝绳的直径，矩形槽在垂直于上剪切刀长度方向上设置一个和矩形槽相通的呈“凹”字形的空腔；矩形槽的长宽和合页的长宽相匹配，钢丝绳的一端固定连接在合页上，钢丝绳的另一端的端头呈圆环状，卡止柱通过与卡止柱一体成型的弯钩挂在钢丝绳的呈圆环状的端头上，卡止柱由金属材质制成，卡止柱的柱体的直径大于矩形槽的宽度，空腔的中间部分的高度与合页中部的高度相匹配，空腔的整体长度和高度为允许合页向上翻转的尺寸，上剪切刀通过若干个螺栓拧紧在上剪切刀座上，空腔的中部的正下方为设置在上剪切刀座的边螺孔，所述边螺纹孔靠近上剪切刀座的侧面，合页的宽度小于边螺纹孔的孔径；所述合页的下方固定设置螺母置放机构，所述螺母置放机构包括一个底面开有圆柱形不贯穿孔的固定在合页下方的圆柱体形连接板，所述圆柱形不贯穿孔的孔壁上固设有卡止件，所述螺母的外侧壁上匹配设有和卡止件对应的突出件，所述突出件的一端铰接在螺母上，突出件的另一端通过弹簧连接在螺母外侧壁上设置的凹槽中，在连接板的底部的圆柱形不贯穿孔的圆周附近还设有防止螺母掉落的环形挡板，所述环形挡板与连接板一体成型，所述圆柱体形连接板的外径小于边螺纹孔的孔径；设置在上剪切刀上的位于边螺纹孔下方的螺纹孔的形状为中部大圆柱形孔两边小圆柱形孔，所述大圆柱形孔的孔径大于合页的长度，大圆柱形孔的内壁不设内螺纹，小圆柱形孔的内壁设有和螺栓外壁外螺纹匹配的内螺纹。

2 .龙门剪便捷装拆刀装置，其特征在于，靠近上剪切刀座侧面的两个螺栓的顶部呈阶梯圆柱形，螺栓的顶部的外径较小的圆柱形的外表面设有和螺母匹配的外螺纹，螺栓的外径较大的圆柱形的外表面设有和边螺纹孔匹配的外螺纹。

3 .龙门剪便捷装拆刀装置，其特征在于，所述圆柱形不贯穿孔内环绕设置有两排滚柱，上下两排滚柱的竖直距离略大于螺母的厚度。

4 .龙门剪便捷装拆刀装置，其特征在于，突出件铰接在螺母上的部分还设有阻止突出件由于弹簧弹力转动过多的限位部。

5 .龙门剪便捷装拆刀装置，其特征在于，所述合页由合页部、合页部、扭簧、轴及锁止部件构成，所述合页部上设置上轴套和下轴套，所述上轴套中的轴孔为不通孔，所述下轴套中的轴孔为阶梯圆柱形通孔，与合页部配合设置有呈阶梯圆柱形的可插入下轴套中的锁止部件，所述扭簧设有与扭簧一体成型的延长棒，所述合页部上设有阻挡延长棒的矩形槽，所述上轴套和下轴套上还分别设有和轴套一体成型的限位板；所述扭簧的首尾各设有一个延长棒，所述合页部上设置两中空圆筒和阻挡延长棒的矩形槽，中空圆筒的圆孔的尺寸与轴的直径的尺寸相匹配，所述扭簧套在轴上与轴一起设置在上轴套、下轴套和中空圆筒中，两个合页部通过轴可转动的连接；所述轴的顶端成阶梯状，上轴套的轴孔对应设置成与轴匹配的形状。

6 .龙门剪便捷装拆刀装置，其特征在于，所述边螺纹孔的孔径大于其他的用于连接上剪切刀和上剪切刀座的螺纹孔。

7 .龙门剪便捷装拆刀装置，其特征在于，所述卡止件及突出件在水平截面的形状为矩形或三角形。

8 .龙门剪便捷装拆刀装置，其特征在于，位于螺母上方的所有滚柱的滚柱轴相互连接于中间一点；与边螺纹孔匹配的螺栓的长度等于滚柱轴的下表面至设置在上剪切刀上的位于边螺纹孔下方的螺纹孔的底部的距离。
