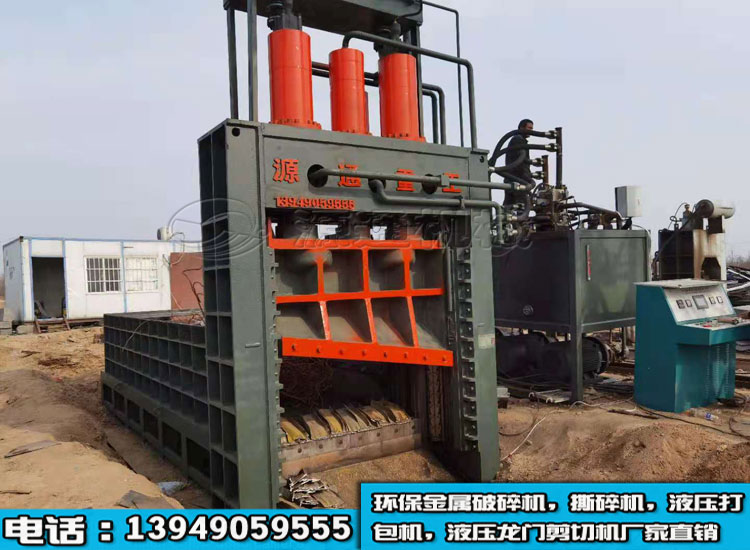

全自动废钢铁液压龙门剪切机液压元件的选择标准

全自动废钢铁液压龙门剪切机液压元件的选择标准

 一、源通全自动废钢铁液压龙门剪管道的选择

1.油管类型的选择

液压系统中使用的油管分硬管和软管，选择的油管应有足够的通流截面和承压能力，同时，应尽量缩短管路，避免急转弯和截面突变。

(1)钢管：中高压系统选用无缝钢管，低压系统选用焊接钢管，钢管价格低，性能好，使用广泛。

(2)铜管：紫铜管工作压力在6.5～10?MPa以下，易变曲，便于装配；黄铜管承受压力较高，达25MPa，不如紫铜管易弯曲。铜管价格高，抗震能力弱，易使油液氧化，应尽量少用，只用于液压装置配接不方便的部位。

(3)软管：用于两个相对运动件之间的连接。高压橡胶软管中夹有钢丝编织物；低压橡胶软管中夹有棉线或麻线编织物；尼龙管是乳白色半透明管，承压能力为2.5～8MPa，多用于低压管道。因软管弹性变形大，容易引起运动部件爬行，所以软管不宜装在液压缸和调速阀之间。

2.油管尺寸的确定

(1)油管内径d按下式计算：

式中：q为通过油管的更大流量(m3/s)；v为管道内允许的流速(m/s)。一般吸油管取0.5～5(m/s)；压力油管取2.5～5(m/s)；回油管取1.5～2(m/s)。

(2)油管壁厚δ按下式计算：

δ≥p?d/2〔σ〕

式中：p为管内更大工作压力；〔σ〕为油管材料的许用压力，〔σ〕=σb/n；σb为材料的抗拉强度；n为安quan系数，钢管p＜7MPa时，取n=8；p＜17.5MPa时，取n=6；p＞17.5MPa时，取n=4。

根据计算出的油管内径和壁厚，查手册选取标准规格油管。

二、油箱的设计

油箱的作用是储油，散发油的热量，沉淀油中杂质，逸出油中的气体。其形式有开式和闭式两种：开式油箱油液液面与大气相通；闭式油箱油液液面与大气隔绝。开式油箱应用较多。

1.油箱设计要点

(1)油箱应有足够的容积以满足散热，同时其容积应保证系统中油液流回油箱时不渗出，油液液面不应超过油箱高度的百分之八十。

(2)吸箱管和回油管的间距应尽量大。

(3)油箱底部应有适当斜度，泄油口置于更低处，以便排油。

(4)注油器上应装滤网。

(5)油箱的箱壁应涂耐油防锈涂料。

2.油箱容量计算油箱的有效容量V可近似用液压泵单位时间内排出油液的体积确定。V=KΣq

式中：K为系数，低压系统取2～4，中、高压系统取5～7；Σq为同一油箱供油的各液压泵流量总和。

三、滤油器的选择

选择滤油器的依据有以下几点：

(1)承载能力：按系统管路工作压力确定。

(2)过滤精度：按被保护元件的精度要求确定，选择时可参阅下表。

(3)通流能力：按通过更大流量确定。

(4)阻力压降：应满足过滤材料强度与系数要求。

滤油器过滤精度的选择

系统 过滤精度(μm) 元件 过滤精度(μm)

低压系统 100～150 滑阀 1/3更小间隙

70×105Pa系统 50 节流孔 1/7孔径(孔径小于1.8mm)

100×105Pa系统 25 流量控制阀 2.5～30

140×105Pa系统 10～15 安quan阀溢流阀 15～25

电液伺服系统 5

高精度伺服系统 2.5
