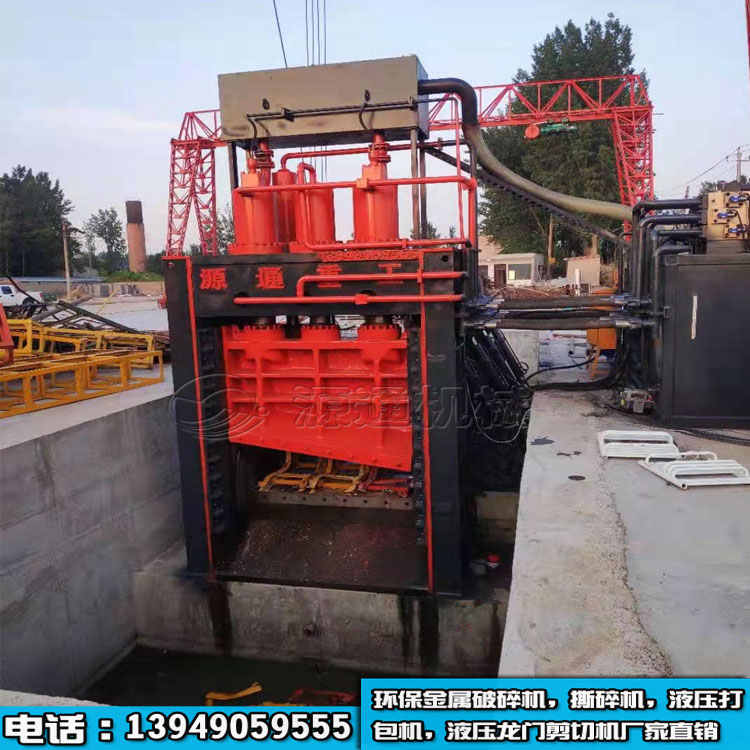

大型液压多功能箱式龙门剪切机液压缸试压标准

大型液压多功能箱式龙门剪切机液压缸试压标准

一、源通液压多功能箱式龙门剪板机试压用油液

温度：50℃±2℃

二、实验项目和方法

1、试运行

调整试验系统压力，使被试液压缸在无负载工况下起动，并全行程往复运动数次，排除液压缸内的空气。

2、起动压力特性试验

试运转后，在无负载工况下，调整溢流阀，使无杆腔压力逐渐升高，至液压缸起动时，记录下的起动压力即为更低起动压力。

3、耐压试验

使被试液压缸活塞分别停在行程的两端，分别向工作腔施加18Mpa的公称压力，试验保压不少于5min

4、泄露试验

1）内泄漏

使被试液压缸工作腔进油，加压至18Mpa，测定经活塞泄露至未加压腔的泄露量

2）外泄漏

进行以上试验时，检查活塞杆密封处的泄漏量；检查缸体各静密封处、结合面处和可调节机构处是否有渗漏现象。

5、低压下的泄露试验

当液压缸内径大于32mm时，在更低压力为0.5Mpa下；当液压缸内径小于32mm时，在更低压力为1Mpa下，使液压缸全行程往复运动3次以上，每次在行程端部停留至少10s

在试验过程进行下列检测：

1）检查运动过程中液压缸是否振动或爬行

2）观察活塞杆密封处是否有油液泄露。当试验结束时，出现在活塞杆上的油膜应不足以形成油滴或油环

3）检查所有静密封处是否有油液泄露

4）检查液压缸安装的节流和（或）缓冲元件是否有油液泄露
